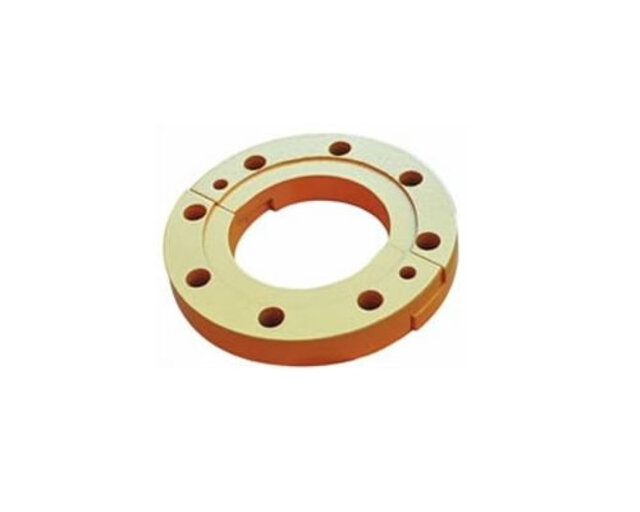

活套法兰:活套法兰是利用翻边、钢环等把法兰套在管端上,法兰可以在管端上活动。钢环或翻边就是密封面,法兰的作用则是把它们压紧。由此可见由于被钢环或翻边挡住,活套法兰不与介质接触。因为法兰是可以活动的,不直接和管道连接,所以称之为活套法兰,也有另一种说法叫松套法兰。
公称直径DN(mm) | D mm | D1 mm | D2 mm | n-d |
50 | 165 | 125 | 104 | 4-18 |
65 | 185 | 145 | 124 | 4-18 |
80 | 200 | 160 | 135 | 8-18 |
100 | 220 | 180 | 160 | 8-18 |
125 | 250 | 210 | 186 | 8-18 |
150 | 285 | 240 | 214 | 8-22 |
200 | 340 | 295 | 270 | 8-22 |
250 | 395 | 350 | 322 | 12-22 |
