FF闭式搪玻璃反应釜系列说明：
1、设计压力 罐体=0.2MPa 0.4MPa 0.6MPa 1.0MPa，夹套=0.6MPa
2、搅 拌 器: 具有多种型式的搅拌器供用户选择
3、减 速 机：立式减速机
4、轴 封： 填料密封 ( 0.2MPa )单端面机械密封 ，(0.4MPa)，双端面机械密封 (0.6MPa 1.0MPa)
5、罐体设计压力超过0.6MPa的搪玻璃反应罐需特殊定货
6、FF系列反应罐主体尺寸符合 HG/T2372-92 标准，并在此基础上进行了改进
闭式搪玻璃反应釜是将含有高二氧化硅的搪玻璃釉料喷涂在钢制容器内表面，经合理的高温灼烧工艺而牢固地密着于金属表面上成为复合材料制品，罐盖与罐体一体不可分的搪玻璃反应釜。它具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀化工设备，具有耐腐蚀、抗冲击、光滑美观、绝缘耐热、耐磨等可靠性能。搪玻璃反应釜等搪玻璃设备广泛地应用于化工、石油、医药、农药、食品、染料等工业生产过程，是水解、中和、结晶、混合、乳化等最理想的设备。

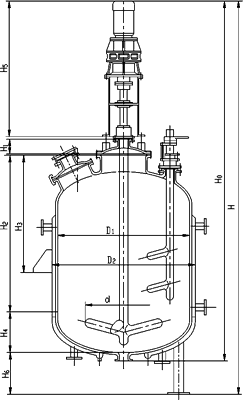

反应釜系列 | FF系列闭式搪玻璃反应釜反应罐参数表 | ||||||||||
反应釜型号 | FF-2500 | FF-3000 | FF-4000 | FF-5000 | FF-6300 | FF-8000 | FF-10000 | FF-12500 | FF-16000 | FF-20000 | FF-30000 |
公称容积N(L) | 2500 | 3000 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 | 30000 |
实际容积(L) | 3385 | 3381 | 4780 | 6011 | 6866 | 9060 | 11674 | 13651 | 17446 | 21790 | 32610 |
换热面积(m2) | 8.68 | 9.74 | 12.16 | 14.89 | 19.89 | 18.38 | 21.35 | 24.89 | 29.48 | 34.04 | 44.7 |
D1 mm | 1600 | 1600 | 1600 | 1750 | 1750 | 2000 | 2200 | 2200 | 2400 | 2600 | 3000 |
D2 mm | 1750 | 1750 | 1750 | 1900 | 1900 | 2200 | 2400 | 2400 | 2600 | 2800 | 3200 |
H1 mm | 195 | 195 | 195 | 195 | 195 | 197 | 197 | 197 | 197 | 210 | 280 |
H2 mm | 1590 | 1810 | 2290 | 2410.5 | 2766.5 | 2760 | 2933 | 3453 | 3696 | 3941 | 4440 |
H3 mm | 1060 | 1060 | 1060 | 1200 | 1200 | 1200 | 1300 | 1300 | 1400 | / | / |
H4 mm | 440 | 440 | 440 | 477.5 | 477.5 | 550 | 600 | 600 | 650 | 700 | 800 |
H5 mm | 1358 | 1358 | 1358 | 1475 | 1475 | 1545 | 1770 | 1770 | 1865 | 1865 | 2200 |
H6 mm | 540 | 540 | 540 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 700 |
d mm | 800 | 800 | 800 | 900 | 900 | 1100 | 1200 | 1200 | 1300 | 1300 | 1500 |
H mm | 4123 | 4343 | 4823 | 5158 | 5514 | 5652 | 6100 | 6620 | 7008 | 7316 | 8420 |
HO mm | 3658 | 3878 | 4358 | 4633 | 4989 | 5127 | 5575 | 6095 | 6483 | 6791 | 7800 |
检查孔(mm) | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | 300×400 | 450 | 450 | 450 |
参考重量(Kg) | 3300 | 3660 | 4230 | 5090 | 5600 | 6846 | 8936 | 10466 | 12137 | 14169 | 20700 |
